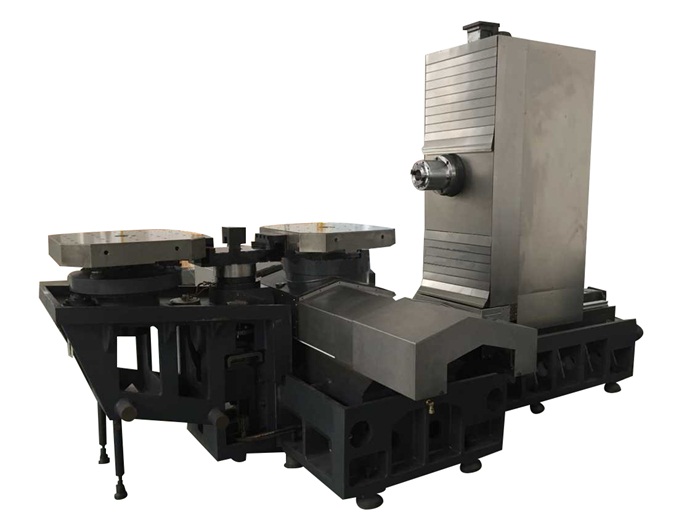

H63/1臥式加工中心光機配置表

H63/1

(分度交換工作臺)

工作臺

工作臺尺寸

630mmX700mm

☆

工作臺數量

2

工作臺分度

1°X360

工作臺傳動比

240

交換臺傳動比

240

工作臺交換時間

 20s

工作臺最大載荷

950kg

工作臺面的形式

T型槽或螺紋

最大工件回轉直徑

￠1200mm

行程

倒T型布局

工作臺左右移動（X向）

1050mm

主軸箱上下移動（Y向）

750mm

立柱前后移動（Z向）

900mm

BT50(環噴+主軸循環冷卻+氣幕保護)

主軸軸承內徑

100mm

☆

最高轉速

6000rpm

主軸中心線至工作臺面距離

0～750mm

主軸端面至工作臺中心距離

130～1030mm

BT50((環噴+中噴+主軸循環冷卻+氣幕保護)

主軸軸承內徑

100mm

○

最高轉速

6000rpm

主軸中心線至工作臺面距離

0～750mm

主軸端面至工作臺中心距離

130～1030mm

鑄件

鑄件木型采用鋁木結合，樹脂砂型鑄造，材質工作臺HT300，其余HT250

☆

水，液，潤滑系統

光機內部全部做好，預留整機接口

☆

刀庫 （含接口）

光機內部安裝接口做好

×

螺旋排屑器 （含接口）

光機內部安裝接口做好，固定用螺紋孔用戶自行配作

×

主軸箱平衡系統（含接口）

光機內部安裝接口做好，固定用螺紋孔按尺寸已打好，用戶連接即可

×

不銹鋼導軌護罩

X向,Z向

☆

鎧甲防護簾

Y向

☆

光柵尺接口

X向,Y向，Z向

☆

B軸

絲杠規格 （臺灣）

X向（直徑X導程）

40X12

☆

Y向（直徑X導程）

40X12

Z向（直徑X導程）

50X12

絲杠專用軸承

X向,Y向，Z向

FAG/NACHI

☆

導軌，絲杠，絲杠專用軸承    潤滑方式

X向,Y向，Z向

容積式稀油潤滑

☆

導軌規格 (臺灣)

X向,Y向

重載45直線導軌

☆

Z向

重載55直線導軌

進給軸防撞保護系統

X向,Y向，Z向

彈弓膠

☆

潤滑油集中回收系統

X向,Y向，Z向

☆

快移速度

X向,Y向，Z向

24m/min

B軸

10r/min

定位精度（國標）

X向,Y向，Z向

0.01（全程）

B軸

±10″

重復定位精度（國標）

X向,Y向，Z向

0.006（全程）

B軸

±5″

數控系統 （電機推薦）

FANUC系統；                                                                                                        Mitsubishi系統；

X向

22N.m

Y向（報閘）

30N.m

Z向

22N.m

B軸

8N.m

APC

8N.m

注：☆為標配，○為選配，×為客戶根據情況自配。

說明：此系列光機無刀庫、螺旋排屑器、潤滑泵、液壓箱、全防護、電氣系統、電器元件、電氣箱等，光機按照國內相關標準裝配、檢驗，油漆完工。

光機發貨明細參照技術協議及裝箱單！
